波紋填料001

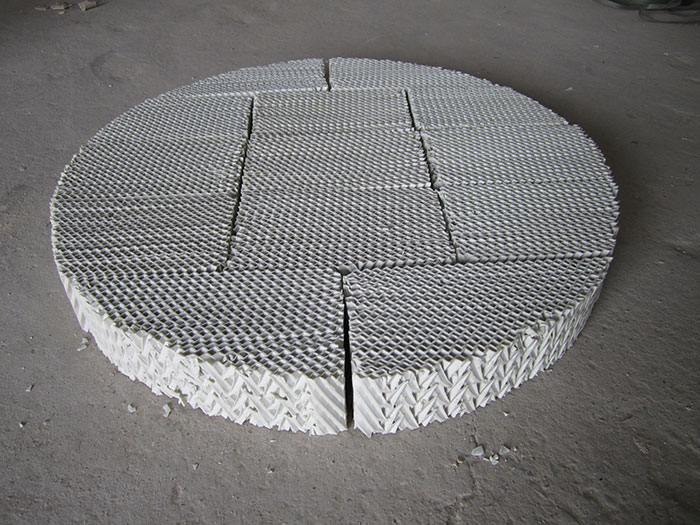

陶瓷波紋填料是一種新型規整填料，它是由許多具有相同幾何形狀的填料單元體組成。由于陶瓷獨特的結構，具有良好的親水性能，其表面可形成極薄的液膜的湍動及氣流的傾斜曲折通道能促進氣流但又不阻擋氣流使陶瓷填料能與金屬填料相匹敵，而其耐腐蝕、耐高溫性能金屬填料卻無法相比。表面結構有良好的濕潤性能，能使液體加快流動、使填料滯液量降至。從而降低了過熱、聚合和結焦的機會。
陶瓷波紋填料具有優異的耐酸耐熱性能，能耐除氫氟酸以外的各種無機酸、有機酸及有機溶劑的腐蝕?？稍诟鞣N高、低溫場合使用，應用范圍十分廣泛?？捎糜谑汀⒒?、煤化工、精細化工、化肥、硫酸、冶煉、電力、環保等行業中的干燥塔、吸收塔、冷卻塔、脫硫塔、精餾塔、洗滌塔、再生塔等塔器之中。
陶瓷波紋填料國外稱凱派克（Kelapak)填料。是由許多具有相同幾何形狀的填料單元體組成，瓷質規整波紋板填料的單元體是由相互平行疊加的波紋片構成。根據波紋片豎向傾角的不同，可分為X型和Y型兩類，X型的傾角為30°，Y型的傾角為45°。它具有效率高、壓降低、處理量大、持液量小、放大效應不明顯、操作彈性大等一系列優點。由于其具有獨特的結構，良好的親水性能，在陶瓷表面可形成極薄的液膜，液膜的湍動及氣流的傾斜曲折通道能促進氣流但又不阻擋氣流，使本填料效率能與金屬波紋填料相匹美。
優點
流通量大。新塔設計可縮小塔直徑，老塔改造可大幅度增加處理量。
分離效率高。較散堆填料有大得多的比表面積。
壓降低?？纱罅抗?jié)約能源。
操作彈性大，放大效應不明顯。
適用于各種塔徑。
強抗酸、堿尤其是H2S、環烷酸氯離子的腐蝕。
具體應用
鹵化有機化合物的精餾
對壓降和理論板數有嚴格要求的腐蝕性混合物的精餾、吸收等過程。
硫酸吸收、硝酸提濃及化肥廠氣體凈化等有大量本性介質的塔中。
絕壓從100Pa起的真空操作。
用作換熱器、除霧器或催化劑載體等。
Figures Of Ceramic Structured Packing Property
|
技術參數 Parameter |
type of the packing | |||||||||||||
| 700x | 470x | 450x | 450y | 400x | 400y | 350y | 250x | 250y | 160x | 160y | 125x | 125y | 100x | |
|
比表面積(m2/m3) specific surface area |
700 | 470 | 450 | 450 | 400 | 400 | 350 | 250 | 250 | 160 | 160 | 125 | 125 | 100 |
|
空隙率(ε%) void fraction |
76 | 75 | 72 | 72 | 75 | 75 | 78 | 80 | 80 | 85 | 85 | 86 | 88 | 90 |
|
傾斜角(°) chamfer |
30 | 30 | 30 | 45 | 30 | 45 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | 30 |
|
水力直徑 hydraulic diameter |
5 | 7 | 7 | 7 | 8 | 8 | 10 | 12 | 12 | 15 | 15 | 28 | 28 | 30 |
|
液體負荷(m3/m3) liquid load |
0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 | 0.2-100 |
|
F因子(m/x
maximum Ffactor |
2 | 1.8 | 2.0 | 1.8 | 2.2 | 2.0 | 2.6 | 2.8 | 2.6 | 3 | 2.8 | 3.2 | 3 | 3.5 |
|
壓力降 pressure drop |
4.8 | 4.5 | 4.4 | 4.5 | 3.0 | 3.5 | 2.5 | 2.0 | 2.2 | 1.8 | 2.0 | 1.5 | 1.5 | 1.2 |
|
理論板數(l/m) theoretical plate |
7 | 5 | 4-6 | 4 | 2.8 | 2.8-3.2 | 2.5-3 | 2.3-2.7 | 2.5-2.8 | 1.8-2 | 1.9-2.2 | 1.5 | 1.7 | 1 |
|
堆放密度(kg/m3) heaping density |
550 | 520 | 500 | 500 | 480 | 480 | 450 | 400 | 420 | 350 | 370 | 300 | 320 | 280 |
| 型號 | 空隙率 | 片厚 | 堆積密度 | 峰及 | 波距 | 齒形角 | F因子m/s | 理論經板數 |
| % | （mm） | Kg/ | （mm） | （mm） | （O） | (kg/) | （塊/m） | |
| 100 | 87.5 | 2.5±0.5 | 300 | 30 | 50 | 80 | 3.5 | 1 |
| 125 | 85 | 2.5±0.5 | 370 | 23 | 42 | 80 | 3 | 1-1.5 |
| 160 | 84 | 2.2±0.2 | 384 | 17 | 30 | 80 | 2.8 | 1.5-2 |
| 250 | 82 | 1.4±0.2 | 450 | 13 | 22 | 80 | 2.5 | 2-3 |
| 350 | 80 | 1.2±0.2 | 490 | 9 | 15 | 80 | 2 | 3.5-4 |
| 450 | 76 | 1±0.2 | 552 | 6 | 11 | 80 | 1.5-2 | 4-5 |
| 550 | 74 | 0.8±0.2 | 620 | 5 | 10 | 80 | 1.0-1.3 | 6-7 |
| 700 | 72 | 0.8±0.2 | 650 | 4.5 | 8 | 80 | 1.2-1.4 | 5-6 |
物理特性
| 耐溫度（℃） | 吸水率% | 耐酸度（%） | 抗壓強度（MPα） |
| 1400 | ≤0.5 | ≥99.8 | 130 |
Chemical Specification:
| SiO2 | Al2O3 | Fe2O3 | CaO | MgO | Other |
| ≥72% | ≥23% | ≤0.5% | ≤1.0% | ≤0.1% | 2.00% |
Physical Properties:
| Acid resistance | Thermal resistance | Mohs hardness | Compressive strength | Specific gravity (g/cm3) | Water Absorption (wt%) | Loss in burn(wt%) | Max Operating Temp (Degree C) | Crush Strength(Mpa) |
| ≥ 99.5% | ≥ 1000℃ | ≥ 7 | ≥ 2.0 Mpa | 2.5 | ≤0.5 | ≤5 | 800 | ≥ 130 Mpa |
主要技術參數
| 型號 | 比表面積 (m2/m3) | 空隙率 (m3/m3) | 水力直徑 (mm) | 液體負荷 (m3/m2.h) | F因子 | 壓力降(mmHg/m) | 理論板數 | 堆積密度 | 傾角度 | 峰高 |
| (m/s(kg/m3)0.5) | (1/m) | (kg/m3) | (mm) | |||||||
| 100X | 100 | 92 | 30 | 0.2-100 | 3.5 | 1.5 | 1 | 280 | 30° | 30 |
| 125Y | 125 | 90 | 28 | 0.2-100 | 3 | 1.5 | 1.8 | 320 | 45° | 23 |
| 125X | 125 | 90 | 28 | 0.2-100 | 3.2 | 1.8 | 1.5 | 300 | 30° | 23 |
| 150Y | 150 | 85 | 15 | 0.2-100 | 2.8 | 1.8 | 2 | 370 | 45° | 17 |
| 150X | 150 | 85 | 15 | 0.2-100 | 3 | 2 | 1.8 | 350 | 30° | 17 |
| 250Y | 250 | 80 | 12 | 0.2-100 | 2.6 | 2 | 2.5 | 420 | 45° | 13 |
| 250X | 250 | 80 | 12 | 0.2-100 | 2.8 | 2.5 | 2.3 | 400 | 30° | 13 |
| 350Y | 350 | 78 | 10 | 0.2-100 | 2.5 | 2.5 | 2.8 | 470 | 45° | 9 |
| 350X | 350 | 78 | 10 | 0.2-100 | 2.6 | 3 | 2.5 | 450 | 30° | 9 |
| 400Y | 400 | 75 | 8 | 0.2-100 | 2 | 3 | 3 | 500 | 45° | 7.5 |
| 400X | 400 | 75 | 8 | 0.2-100 | 2.2 | 4 | 2.8 | 480 | 30° | 7.5 |
| 450Y | 450 | 72 | 7 | 0.2-100 | 1.8 | 4 | 4 | 520 | 45° | 8 |
| 450X | 450 | 72 | 7 | 0.2-100 | 2 | 4.5 | 40606 | 500 | 30° | 8 |
| 470X | 470 | 75 | 7 | 0.2-100 | 1.8 | 5 | 5 | 540 | 30° | 7 |
備注：可根據客戶要求，生產不同比表面積的非定型規整填料。
物理特性
| 耐溫度（℃） | 吸水率（%） | 耐酸度（%） | 耐堿度（%） | 抗壓強度(Mpa) | 莫氏硬度(級) |
| 1400 | ≤0.5 | ≥99.8 | ≥92 | ≥130 | ≥7 |
